Unison Research Sinfonia Cherry

После того, как мы получили признание от аудиофилов и прессы за нашу модель PERFORMANCE, мы решили разработать и изготовить новый, меньший ламповый интегрированный усилитель SINFONIA, близкий к предыдущей модели по техническим характеристикам и внешнему виду.

Верный традиции Unison Research, этот новый усилитель также является интегрированным. Мы считаем, что интеграция дает несколько преимуществ, как с точки зрения простоты использования, так и достижимого качества звука: интегрированный усилитель требует меньше кабелей, чем его отдельные аналоги, что позволяет существенно снизить влияние сопротивления кабеля на тембр и динамику, а также значительно сэкономить на производственных затратах.

С другой стороны, проектирование интегрированного усилителя является гораздо более сложной задачей, чем проектирование отдельной комбинации предусилителя: упомянем, например, насколько тщательно должны быть рассмотрены и ограничены все возможные помехи между различными компонентами и различными каскадами (источник питания, управление, предварительное усиление и выходной каскад).
Наш опыт в проектировании и производстве интегрированных усилителей вырос за эти годы, что позволило нам создать успешные продукты, которые сегодня являются ценной классикой, как, например, широко известный ABSOLUTE 845.

Новый SINFONIA, меньший, чем PERFORMANCE, достигает выходной мощности 27-30 Вт на канал. Как обычно для высококачественных интегрированных усилителей, новая модель выполнена в конфигурации двойного моно: в одном шасси находятся два идентичных и полностью независимых усилителя, чтобы избежать любых возможных электрических или электронных помех между двумя каналами.
Каждый каскад усиления возложен исключительно на лампы, и все работают в чистом режиме A.

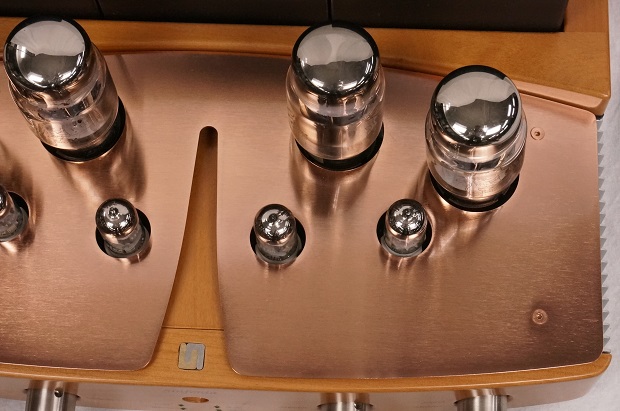

Как и PERFORMANCE, SINFONIA характеризуется наличием двух больших радиаторов, установленных по бокам, которые требуются для цепей стабилизированного питания высокого напряжения, и широкой крышкой из нержавеющей стали. Материал крышки немагнитен и имеет низкую теплопроводность: он был выбран для предотвращения попадания тепла, вырабатываемого четырьмя KT88, на цепи, расположенные ниже, тем самым улучшая стабильность, качество звука и общую надежность системы.

С самого начала компания Unison Research принимала непосредственное участие в проектировании, разработке и создании выходных трансформаторов для своих устройств. Мы считаем, что характеристики ламповых усилителей тесно связаны с качеством этих сложных компонентов. Благодаря особой разработке выходных трансформаторов стало возможным спроектировать для PRELUDIO каскад мощности, состоящий из двух KT88 на канал в несимметричной параллельной ультралинейной конфигурации, в которой KT88 (лучевые силовые тетроды) работают с хорошим приближением, как идеальные триоды.

Предварительное усиление и привод каскада мощности основаны на двойных триодах ECC83 и ECC82. Эти лампы гарантируют превосходную линейность и почти полное отсутствие компонентов гармонических искажений нечетного порядка. Оба каскада состоят из триодов, включенных параллельно и смещенных автоматическими цепями смещения. Таким образом, выходное сопротивление двух цепей может быть немного уменьшено, что одновременно улучшает линейность каскадов. Отношение сигнал/шум и общее гамлоническое искажение также значительно улучшаются.

Особое внимание было уделено конструкции выходного каскада, который, как указано выше, основан на двух параллельно соединенных лампах KT88: эта конфигурация дает очень хорошие результаты в отношении звуковых характеристик, но с другой стороны она чрезвычайно критична, поскольку она налагает необходимость строгого и дорогостоящего выбора и согласования пар ламп. Более того, выбор ламп может лишь частично решить проблему, поскольку характеристики самих ламп со временем изменяются из-за явлений дрейфа неравномерным образом.

Наши длительные наблюдения и глубокое понимание поведения ламп привели к разработке оригинальной схемы, которая посредством управления смещением KT88 обеспечивает компенсацию в реальном времени параметров, затронутых дрейфом. Это решение гарантирует наилучшие звуковые характеристики даже спустя годы и способствует небольшому сокращению времени, которое обычно требуется лампам для прогрева после включения и достижения оптимальной температуры.

Постоянный ток на нитях ламп предусилителя подается по интересной схеме конфигурации: она работает, направляя катодный ток ламп силового каскада через параллельный регулятор, который работает как стабилитрон, к выводам нитей.
В аудиоусилителе анодное напряжение в идеале должно подаваться от батареи, но это, очевидно, невозможно по ряду причин: высокая стоимость, короткий срок службы, большие размеры и вес и т. д. Мы рассмотрели эту проблему подробно, пытаясь получить каскад питания, электрические характеристики которого были бы максимально приближены к характеристикам батареи батарей. Мы нашли отличный компромисс со специальной схемой анодного питания, которая имеет выходную емкость, намного превышающую обычную.

SINFONIA имеет микропроцессорную схему, которая управляет переключением реле выбора входа и регулировкой уровня громкости с помощью пульта дистанционного управления IR. Аналоговая регулировка громкости управляется высококачественным стереомоторизованным потенциометром ALPS RK27.

Рядом с выходным разъемом «tape out» добавлен выходной терминал с низким импедансом, позволяющий подключаться к активному сабвуферу. Эта выходная линия подключается через потенциометр громкости к выбранному входу, поэтому он воспроизводит фактический сигнал, присутствующий на этапе предварительного усиления. Для увеличения импеданса, воспринимаемого источниками сигнала, была добавлена ​​буферная схема на основе операционных усилителей: она исключает возможность того, что подключение сабвуфера каким-либо образом повлияет на характеристики SINFONIA.

Выходные терминалы состоят из шести позолоченных универсальных колекторов, что позволяет подключать громкоговорители с импедансом 4 и 8 Ом. Входные разъемы также высококачественные и полностью позолочены.

В SINFONIA ничего не было оставлено на волю случая: от выбора компонентов, ручек управления и деревянных деталей до конструкции шасси и плат. Ручки управления изготовлены из цельной амагнитной нержавеющей стали. Благодаря своему весу, массе и балансу они обеспечивают плавное и точное управление при ручном управлении.

Деревянные детали, помимо функции внешнего вида, также играют еще одну тщательно рассчитанную роль: они способствуют гашению наведенного резонанса в металлическом шасси. Благодаря этому структурному демпфированию сами лампы, которые, как и все вакуумные ламповые приборы, подвержены микрофонному эффекту, гораздо менее склонны генерировать нежелательные эффекты, связанные с резонансом.
Для лучшей надежности и долгосрочного музыкального качества все компоненты, используемые в SINFONIA, были тщательно выбраны: от безындукционных резисторов и фильтрующих конденсаторов до чистых керамических оснований ламп и печатных плат из ветронита.

Размеры, распределение и компоновка печатных плат были тщательно изучены и оптимизированы для ограничения электрических помех и предотвращения перегрева компонентов.
